KOCIOŁ KOTŁOSPAW DrewKo Hybrid (Easy ROT)

DrewKo Hybrid – kocioł dwupaliwowy na zgazowanie drewna z możliwością palenia pelletem, zgodnie z normą PN-EN 303-5+A1:2023-05
wyposażony w samoczyszczący palnik z obrotową komora spalania naszej produkcji – Easy ROT.
montaż z buforem ciepła!

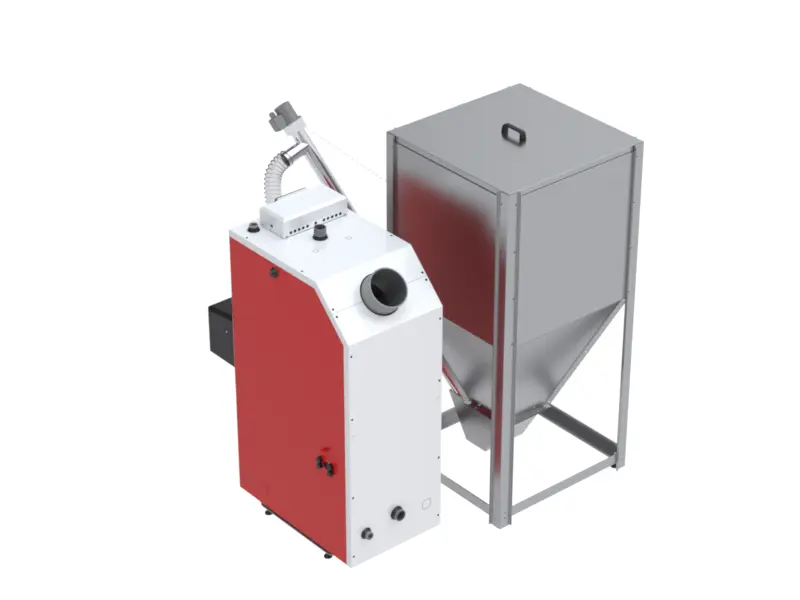

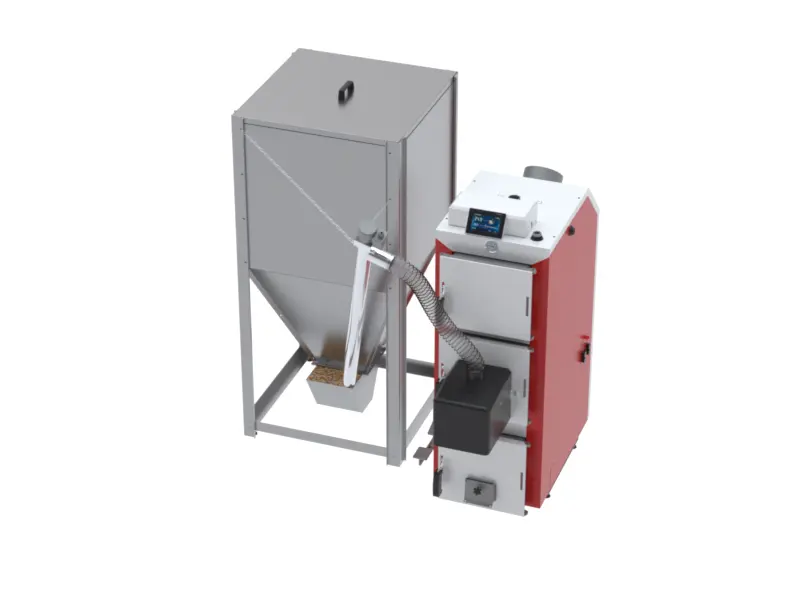

Do kotła można dobrać z oferty zasobnik wolnostojący wykonany ze stali ocynkowanej. Zasobnik może być usytuowany z prawej lub lewej strony kotła, pozwala na dłuższy okres pracy urządzenia bez dosypywania opału.
Kotły o podwyższonym standardzie – pyły ≤ 20 mg/m3 = dotacja z Programu Czyste Powietrze!
Kocioł znajduje się na liście ZUM
ID urządzeń:
12 kW – KZ-400711, 18 kW– KZ-200712
24 kW – KZ-000713

DrewKo HYBRID to kocioł kombinowany na pellet drzewny i drewno kawałkowe i kwalifikuje się na dotację z programu „Czyste Powietrze” jako kocioł na drewno o podwyższonym standardzie. Dzięki możliwości spalania dwóch paliw, kocioł DrewKo HYBRID to świetne rozwiązanie na niepewne czasy lub gdy Użytkownik posiada własne zasoby drewna, lecz nie ogranicza go do pracy tylko na nim. Wybór sposobu palenia ogranicza się do przestawienia funkcji na sterowniku kotła.

Budowa kotła oparta jest na konstrukcji urządzeń dolnego spalania która charakteryzuje się wysoką sprawnością i prostym Użytkowaniem – wszelkie rewizje do czyszczenia kotła znajdują się od frontu urządzenia.

Kocioł jest przystosowany do montażu w układzie otwartym i zamkniętym. Gwarancja na wymiennik kotła może zostać przedłużona do 60 miesięcy pod warunkiem zabezpieczenia powrotu kotła temperaturą o wartości minimum 50*C – np. zestawem hydraulicznym HYDRO 1.

Do układu z kotłem wymagany jest bufor ciepła. Przelicznik wynosi około 42l/kW mocy kotła, czyli dla kotła 12kW wymagany bufor to 504l, dla kotła 18kW to 756l a dla kotła 24kW to 1008l. W naszej ofercie znajdziecie Państwo również bufory ciepła.

Wielkość zasobnika na pellet (nie jest w zestawie) do wyboru w zależności od tego jak długą Użytkownik chce mieć bezobsługową pracę. Zasobniki na pellet są do wyboru w pojemnościach 200litrów, 330 litrów, 440 litrów, 660 litrów, 820 litrów, 1200 litrów a nawet 2200 litrów. Można je umiejscowić z każdej strony kotła, a sam podajnik o długości 2mb może zostać skrócony zgodnie z potrzebami w danej kotłowni.



Moc nominalna    Wielkość powierzchni ogrzewanej
12 kW – DrewKo Hybrid    do-120 m²
do-160 m²*
18 kW – DrewKo Hybrid    120-180 m²
160-240 m²*
24 kW – DrewKo Hybrid    180-240 m²
240-320 m²*
* budynek ocieplony
+

Wielkość zasobnika
200 l
330 l
440 l
660 l
820 l
1200 l
2100 l
Parametry techniczne
DrewKo Hybrid – kocioł dwupaliwowy (palnik Easy ROT)
Typ kotła         12    18    24
Moc kotła    kW    12    18    24
Zakres mocy    kW    3,6 – 12    5,5 – 18    7,2 – 24
Zalecana pojemność zbiornika akumulacyjnego    l    500    760    1000
Orientacyjna powierzchnia ogrzewanego pomieszczenia    m²    do-120 *
do-160 **    120-180*
160-240**    180-240*
240-320**
Masa kotła    kg    375    405    443
Pojemność wodna kotła    l    73    81    90
Klasa energetyczna         A+    A+    A+
pojemność zasobnika    l    Wielkość zasobnika wg zamówienia
Sprawność przy mocy nominalnej – drewno    %    90    89,3    88,5
Sprawność przy mocy nominalnej – pellet    %    91,5    91,2    90,8
Paliwo podstawowe zgodne z normą
PN-EN 303-5:2012    drewno    szczapy i polana drewna liściastego, Wartość opałowa 17MJ/kg, Wilgotność 12-20%, Zawartość popiołu ≤ 1%, Obwód polan 30-4cm
Paliwo zastępcze zgodne z normą
PN-EN 303-5:2012    pellet    Pellet 6-8 mm, frakcja granulat, wartość opałowa > 17 MJ/kg.
Temperatura wody na zasilaniu min/max.    ° C    55/85
Max. Dopuszczalne ciśnienie robocze    bar    2,0
Wymagany ciąg kominowy    mbar    ~0,20
Średnica zasilania/powrotu    cal    1,5″
Średnica króćca spustowego    cal    3/4″
Średnica czopucha    ø    160
Pobór mocy elektrycznej przy rozpalaniu    W    367
Pobór mocy elektrycznej przy pracy kotła z mocą min.    W    29    34    36
Pobór mocy elektrycznej przy pracy kotła z mocą maks.    W    49    55    59
Moc zapalarki    W    300
* przy budynkach starszych z gorszą izolacją termiczną 100W/m2

** przy budynkach nowszych z lepszą izolacją termiczną 75W/m2

Wymiary/przekrój
DrewKo Hybrid – kocioł dwupaliwowy (palnik Easy ROT)
DREWKO 20KW 5 cz bi

DrewKo Hybrid    j.m.    12 kW    18 kW    24 kW
A    mm    577    577    642
B    mm    455    455    520
C    mm    1162    1240    1240
D    mm    1060    1060    1060
E    mm    790    790    790
F    mm    1100    1194    1194
H    mm    1206    1340    1340
a    ø    160    160    160
b         ¾”    ¾”    ¾”
c         1,5″    1,5″    1,5″
d         ½”    ½”    ½”
Wymiary komory
DrewKo Hybrid – kocioł dwupaliwowy (palnik Easy ROT)
komora drewko plus

WYMIAR    DrewKo Hybrid 12-18 KW    DrewKo Hybrid 24 KW
J – głębokość    391    391
K – szerokość    265    330
L – wysokość    556    556
Schematy
DrewKo Hybrid – kocioł dwupaliwowy (palnik Easy ROT)
1. Kocioł w układzie zamkniętym z zaworem mieszającym 4 drożnym

DrewKo instalacja w ukladzie zamknietym z zaworem mieszajacym 4 drogowym 2048x1114 1

2. Kocioł w układzie otwartym z zaworem mieszającym 4 drożnym

DrewKo instalacja w ukladzie otwartym z zaworem mieszajacym 4 drogowym 2048x1227 1

3. Kocioł w układzie zamkniętym z zaworem temperaturowym ATV 55*

DrewKo instalacja w ukladzie zamknietym z zaworem temperaturowym 2048x1119 1

4. Kocioł w układzie otwartym z zaworem temperaturowym ATV 55*

DrewKo instalacja w ukladzie otwartym z zaworem temperaturowym 2048x1258 1

5. Kocioł w układzie zamkniętym ze sprzęgłem hydraulicznym

DrewKo instalacja w ukladzie zamknietym ze sprzeglem hydraulicznym 2048x982 1

6. Kocioł w układzie zamkniętym z buforem ciepła

DrewKo instalacja w ukladzie zamknietym z buforem ciepla 2048x989 1

7. Kocioł w układzie otwartym z buforem

schemat DrewKo uklad otwarty z buforem
